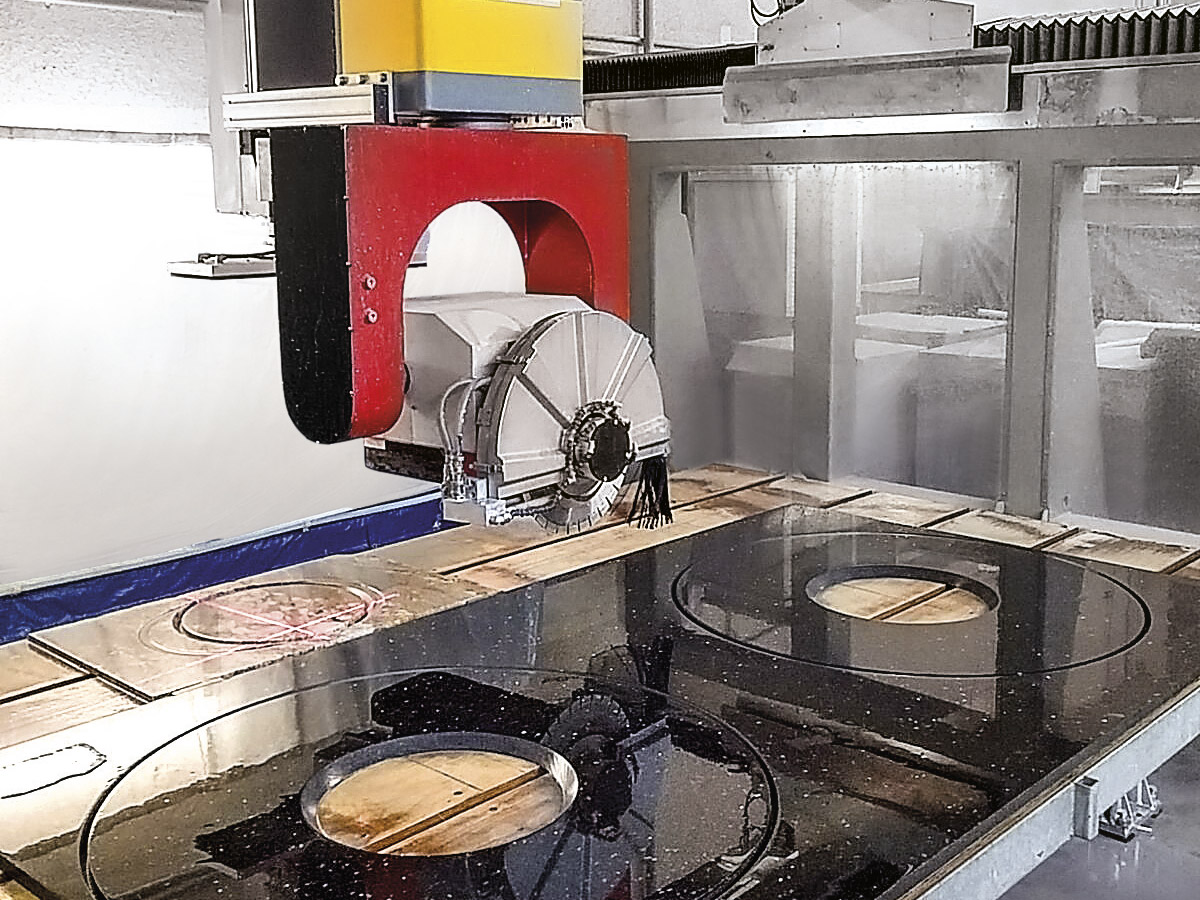

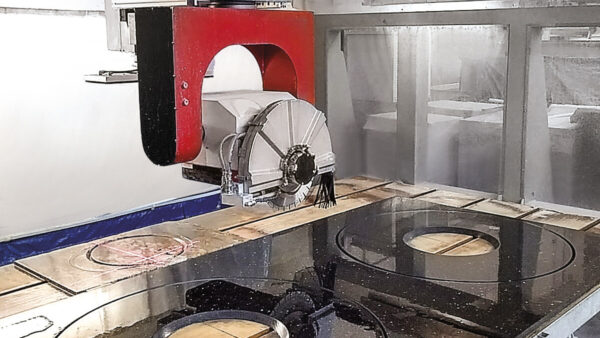

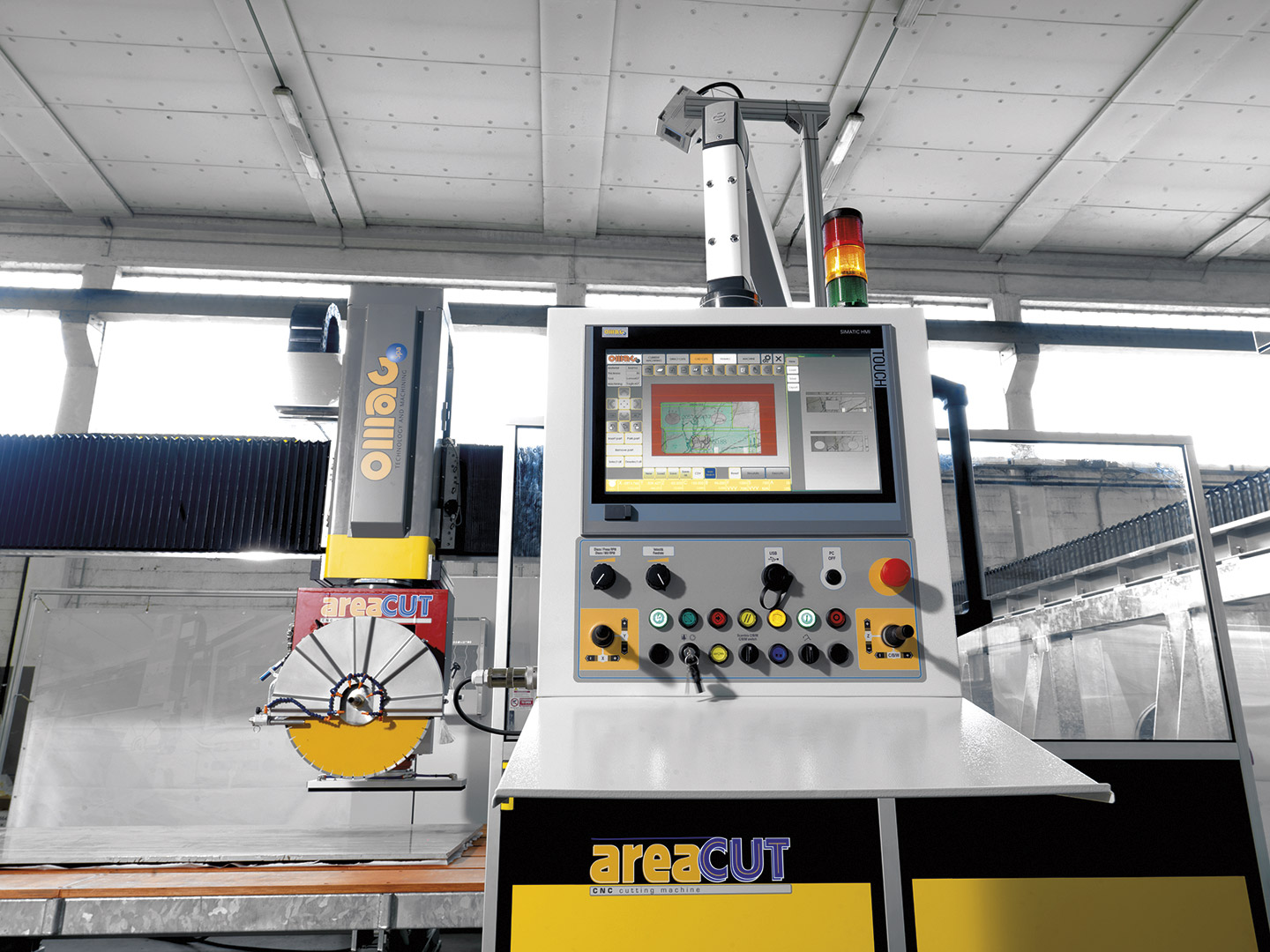

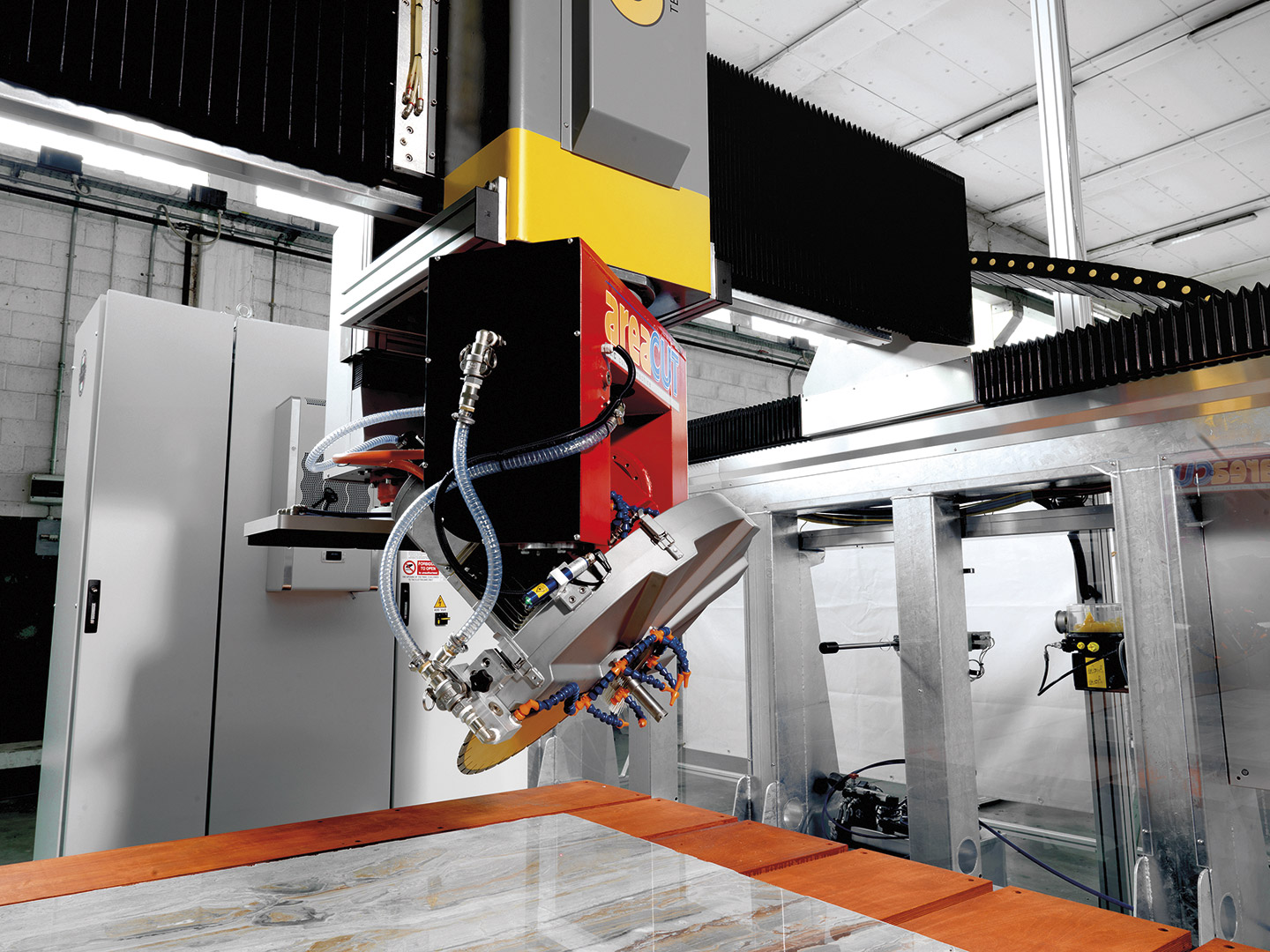

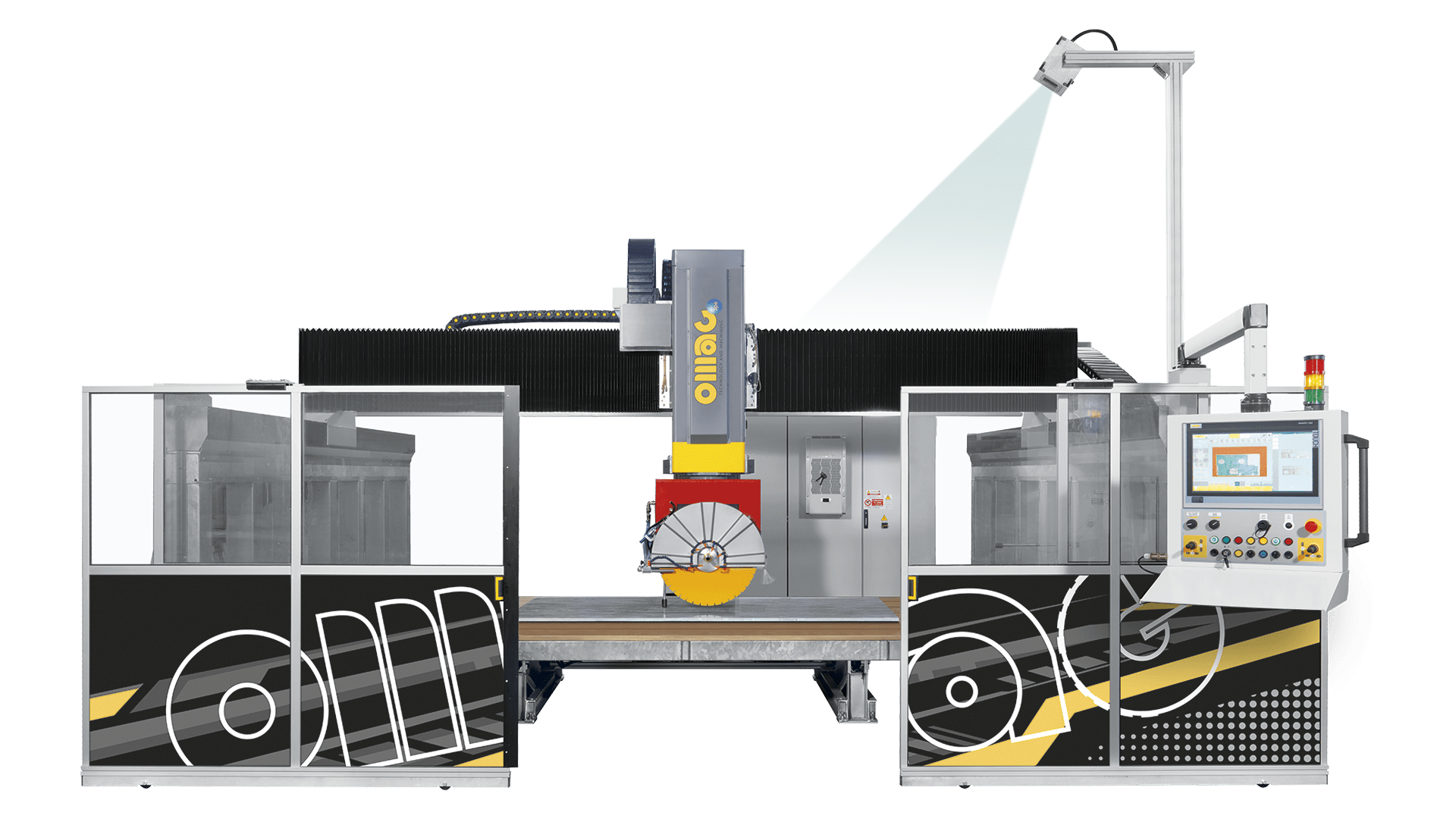

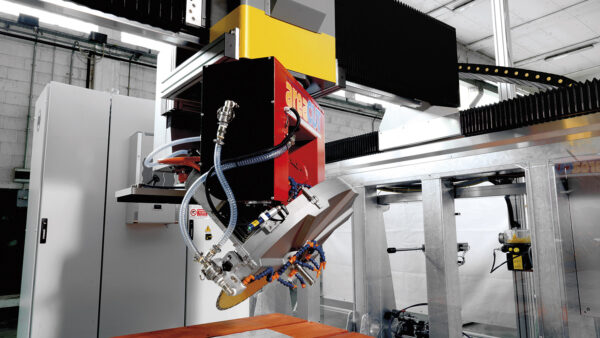

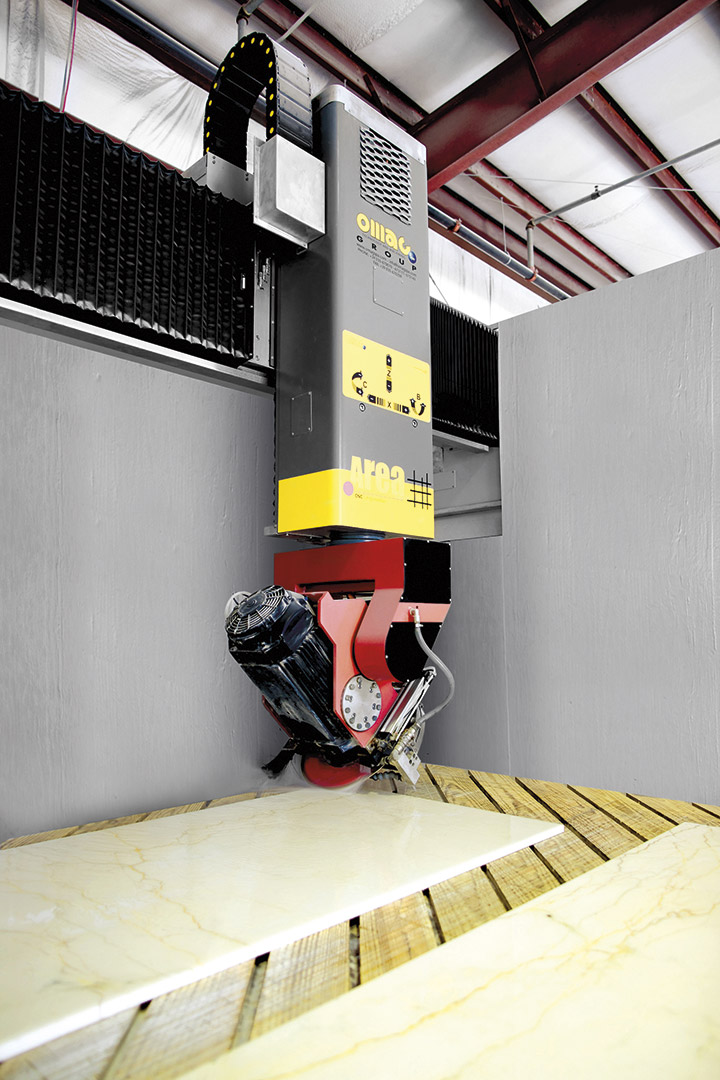

Fresatrice sagomatrice a 5 assi manuale & automatica (CNC)

Questo centro di lavoro è stato pensato con lo scopo di poter offrire in un unico spazio, una macchina in grado di poter effettuare tutte le lavorazioni richieste ad un laboratorio sia di piccole che di medie dimensioni.

Le geometrie di taglio possono essere importate sia in formato standard DXF oppure in formato CVS ( semplice foglio di calcolo). Definite le geometrie di taglio si passa alla scelta di posizionamento nella lastra di taglio dei singoli elementi, la funzione NESTING esegue questa operazione automaticamente, l’utente può comunque sempre personalizzare il taglio rispettando eventuali venature del materiale. Ottimizzare il taglio significa ridurre al minimo gli scarti di materiale e quindi non intervenire manualmente durante le fasi di taglio.

Video
Assi controllati 5
Tavolo di lavoro 141″X 78,7″ + 19,6″ / 3.600X 2.200 mm
Inclinazione del tavolo di lavoro 85° -3.520 lbs loading / 1.600 Kg carico

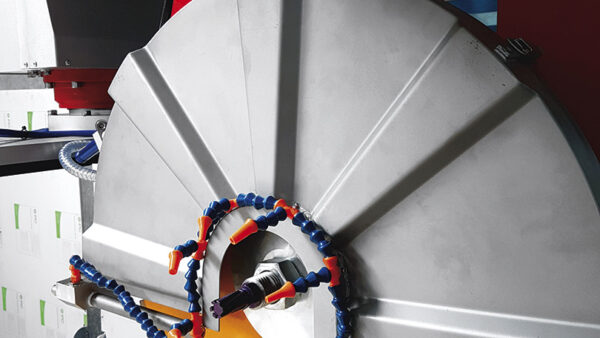

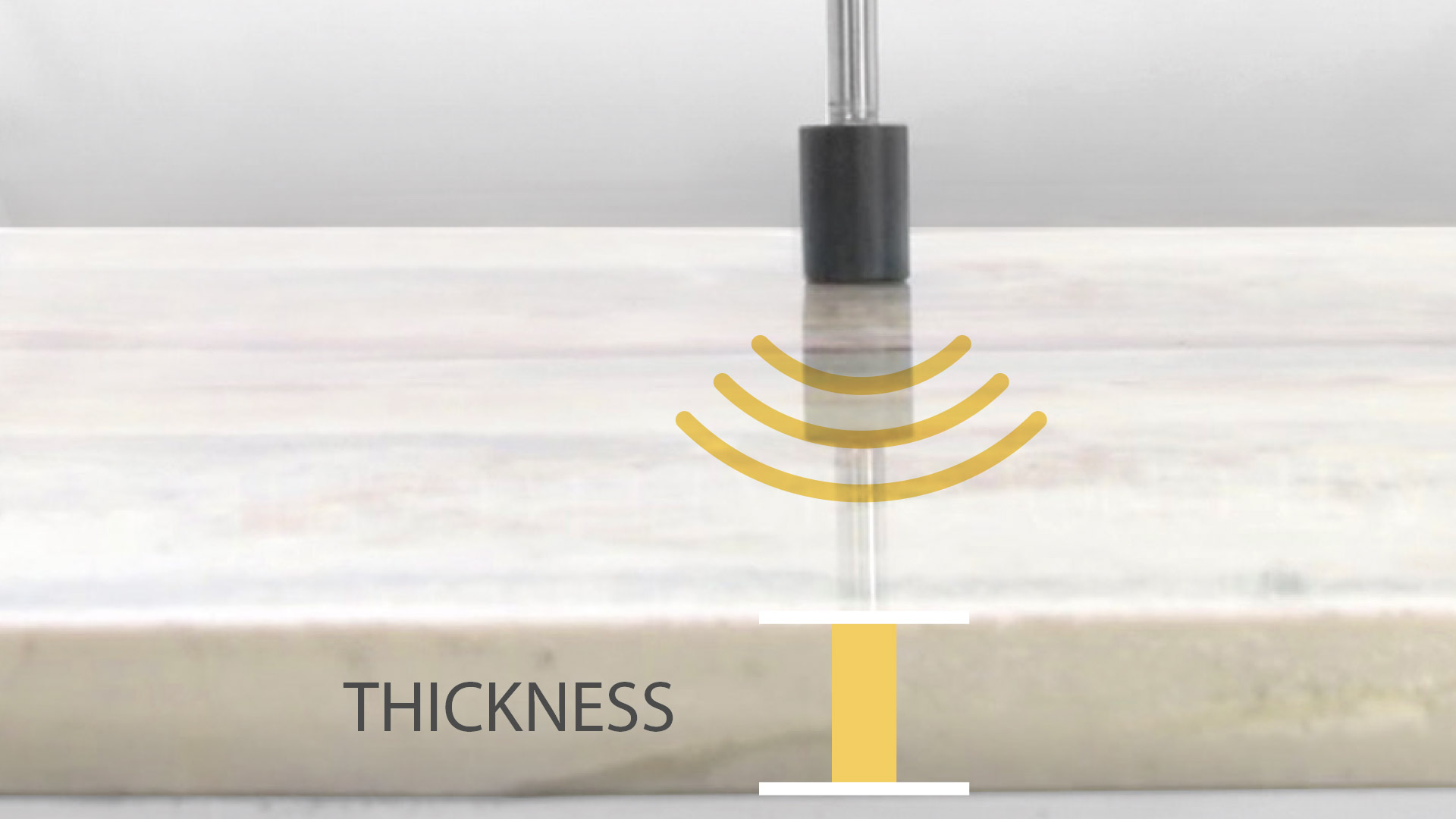

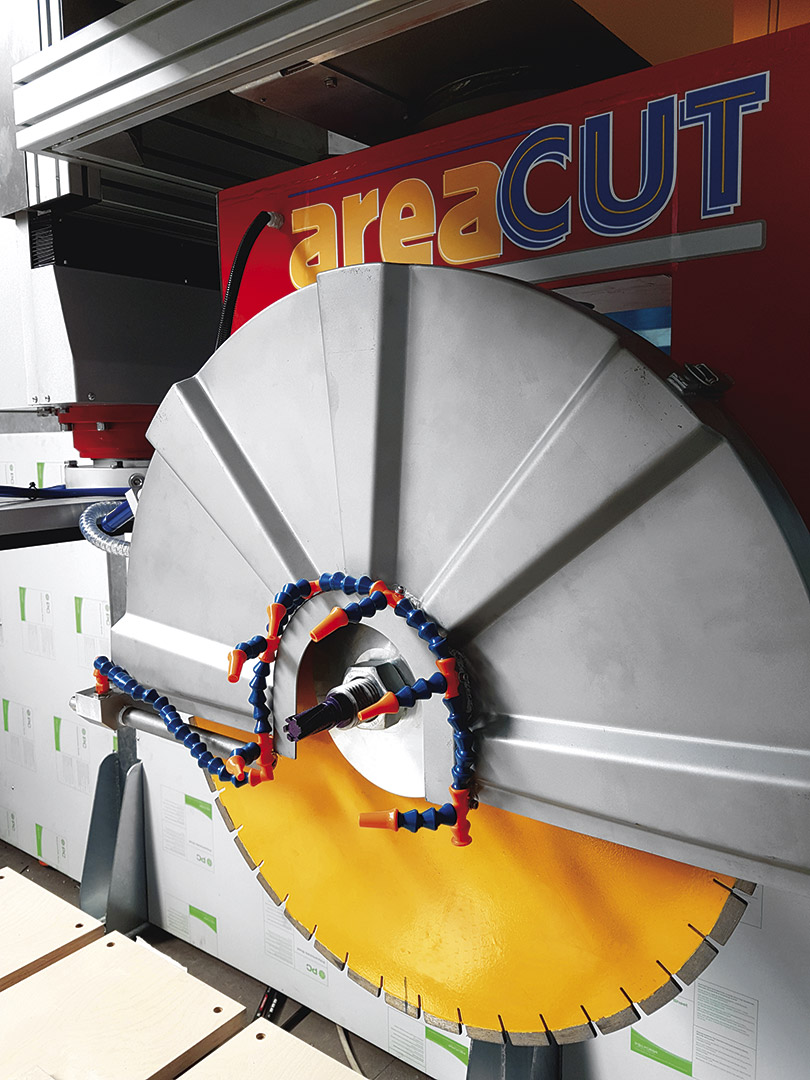

Spessore di taglio con disco ø 625 mm (24,6″) 7’87” / 200 mm

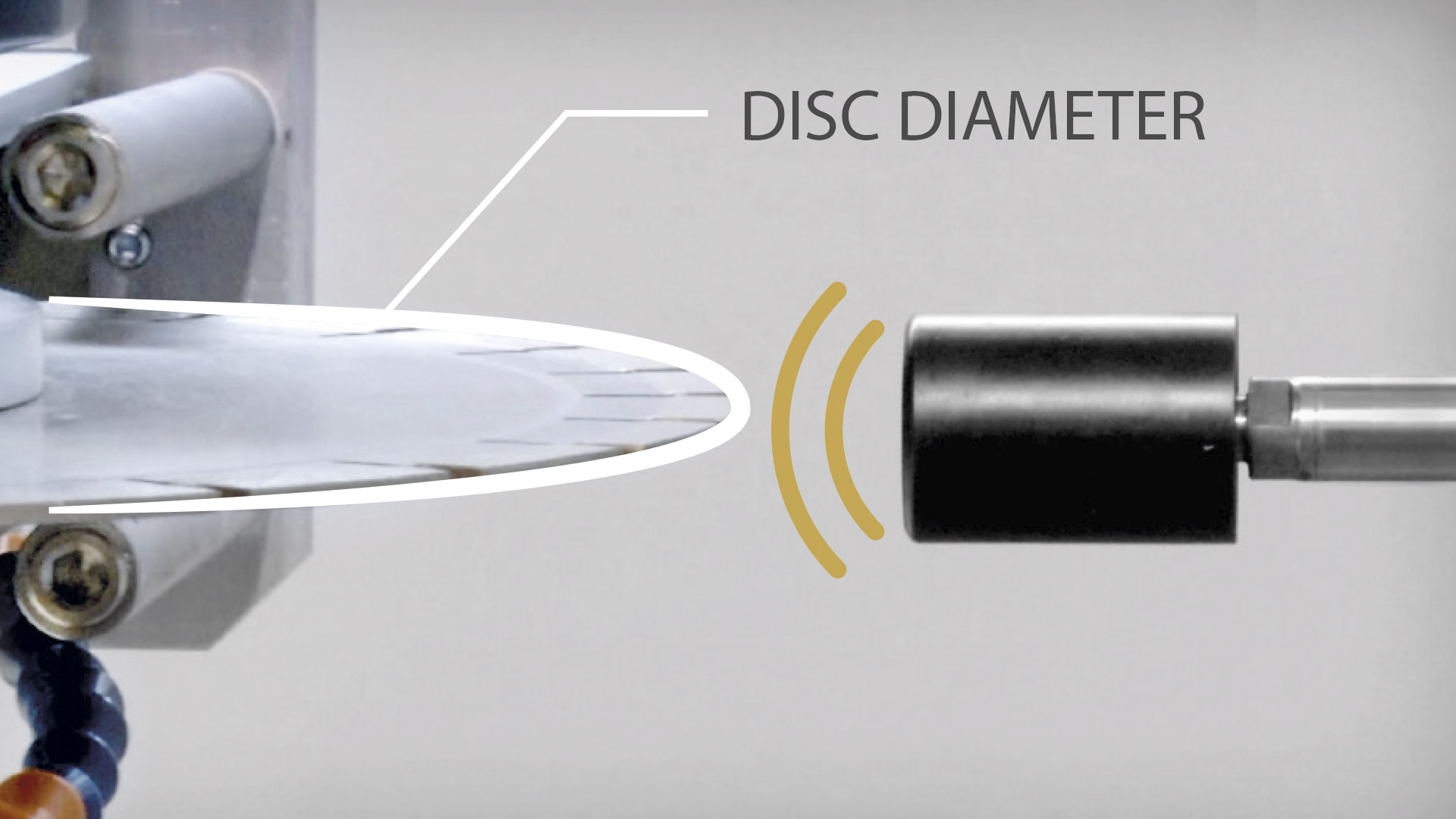

Disco di taglio minimo ø 13,7″ / 350 mm
Asse X – Corsa asse trasversale 141″ / 3.600 mm
Asse Y – Corsa asse ponte 98,4″ / 2.500 mm
Asse Z – Corsa asse verticale 15,7″ / 500-700 mm

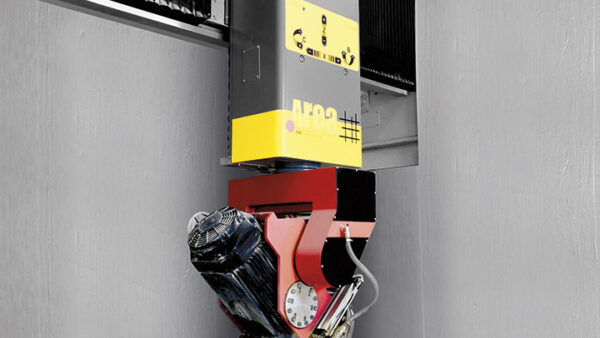

Asse C – Rotazione in asse del disco 0°+ / -200°
Asse B – Inclinazione disco 0° + 90°
Potenza motore disco e rotazione (S6) 24,4 Hp / 5.000 Rpm
Consumo acqua 40 liters per minute / litri al minuto
Peso approssimativo 8.820 lbs/4.000 Kg
Dimensioni check the drawing / vedi layout
Volume spedizione on demand
